轻钙是非常常见的液相法生成的物料，轻钙的原始颗粒大多是纳米级别（纳米钙），脱水打散后通常是还是以团聚块为主的状态，在投料应用之前必须充分解聚。在这个应用案例中，客户物料D100=51.7um, 希望处理后实现D100=<10um，就可以满足下游客户的 应用。下面我们看看原始物料的颗粒度分布曲线：

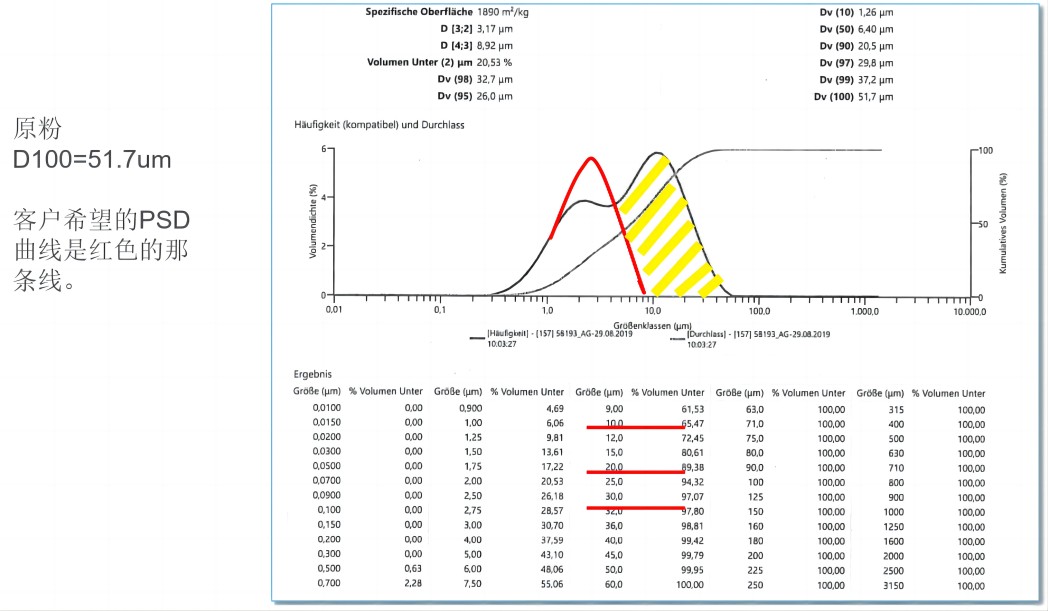

原料中有约3%是粗于30um的超大团块，有10%左右是大于20um的较大团块，约35%是大于10um的团块，这些都是超出规格的团聚块，严重影响下游客户的应用。如果单纯以分级机切割，大约50%的大团块夹杂部分细粉被作为过粗粉切割掉，被切割的粗粉只能降级处理。

客户希望PSD是红色那根曲线的走向，但实际产品的PSD是黑色的那根线。也就是说，黄色的区间是不合格的粗粉。

客户尝试过用多种不同的国产的磨机解聚，均无法实现D100<10um 的目标。如何实现红色那根虚拟的曲线呢？我们建议客户采用Pulvis进行解聚分散的方案。效果如下：

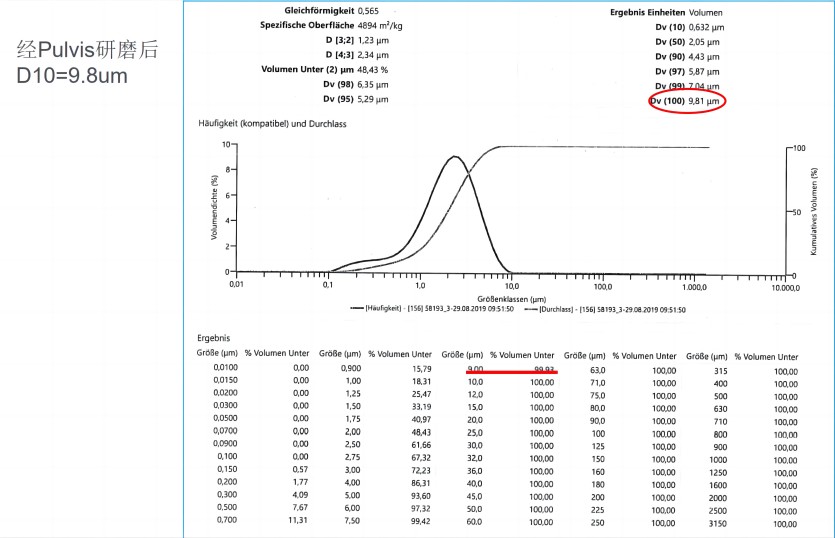

这个个案中客户要求是D100<10um，Pulvis产品完全达标。入料原料全部变成产品，回收率100%。如果客户希望做更细的产品，Pulvis还有大量余力, 可以做得更细。从成本的角度考虑，实现了目标细度与生产成本的最佳平衡点。客户和下游客户都得到了满意的结果。
