概要：‍

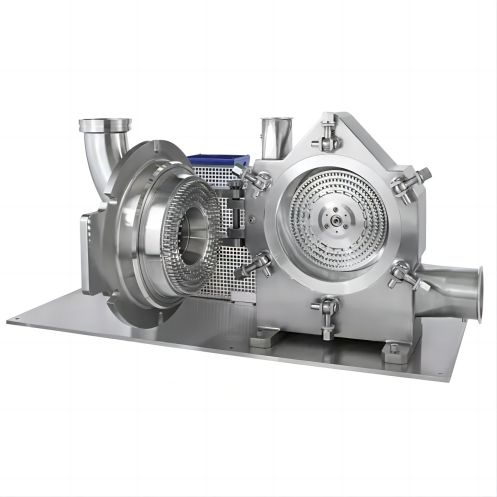

UPZ是一种高速冲击式精密研磨机，可配置4种不同型号的锤子和3种类型的内衬/筛网。通过调整锤子、内衬和筛网的规格，该设备可以处理各种类型的原材料，研磨精细度通常大约在30μm 和1500μm 范围内，具体由物料特性决定。由于该研磨机可以使用不同的研磨元件，因此其通用型很强。在转子的通风作用下，产品在运输过程中会得到冷却，因此终端产品精细度较低，流动性良好。

UPZ 非常适合生产以下产品：

• 1. 具有明显的大尺寸限制的精美产品。


• 2. 产品具有高流动性而不会过度研磨。


• 3. 生产具有高堆积密度的粉末。


• 4. 在指定尺寸范围内生产具有相似颗粒尺寸的粉末。


·

工作原理：‍

原料从研磨腔中部进入机器，然后被转子产生的离心力分散。 一旦分散，粉末就会被锤子的冲击磨碎。用户可以选用不同的研磨元件，例如钉盘或配备有异形研磨轨道或筛网的板式搅拌器。通过调节转子转速和供给速率可以设置加工的精细度。

以下是 UPZ 可以配备的 4 种不同类型的转子：

销盘装置（图 1）‍‍

• 一台旋转和一台稳定的针磨机的组合。

• 适用于莫氏硬度高达 3 的原材料，并且其中含有小于 0.1% 的粘合剂材料。


• 适用于精细研磨。


• 低能耗


• 研磨过程中产生的热量最少


打浆盘单元（图 2）‍

• 打浆机由耐磨铸钢制成。

• 外壳侧的旋转研磨转子和门侧的固定研磨转子的组合。


• 适用于在单一过程中研磨团块。


摇摆式搅拌器单元（图 3）‍

• 由耐磨外壳金属制成的重型搅拌器。

• 提供耐磨处理。

• 适用于粗饲料。

• 可以生产中等细度值的粉末。

板式搅拌器装置（图 4）

• 配备耐磨击打板，产生强大的冲击力。

• 获得可与针磨机媲美的极细粉末。

• 产生用于研磨热敏性和粘性材料的高气流。

内胆和筛网‍

除针盘装置外的所有锤子都可以配备以下衬垫/筛网。

圆形筛网（图5）‍

整个周边都用屏风建造。有 2 种不同的屏幕形状可供选择。 （RN和RT型）

长衬板（图6）‍

• 研磨室门侧装有衬板。产品通过机器轴侧的间隙排出。

• 有10° 或30° 角（门侧到轴侧）2 种类型的衬垫形状。根据安装方向（向前或向后）和衬垫的选择，可以调整产品尺寸和容量。

配备筛网的短衬板（图7）‍

• 前一个屏幕和衬垫的组合。

• 底部排放（标准）或切向排放类型可用碳钢或不锈钢（SS304、316、316L）焊接外壳制造。

• 防爆结构（符合 ATEX94/9/EC 要求）最大爆炸压力 10 巴 (G) / PSR 11。


• 可提供制药用途规范：表面处理、单块、CIP/SIP、安装在隔离器中等。


• 专用连接法兰、轴承单元、空气过滤等。


产品特征‍：

• 可采用整体结构制造和不锈钢材料制造

• 易于清洁，完全配备在线清洗（CIP）/在线灭菌（SIP）系统

• 可以低温或惰性气体环境运行

• 10bar/g的抗压力设计标准

• 完全可调的速度

• 润滑轴承，提高寿命

• 研磨配件可根据需要替换

应用领域：‍‍‍‍‍

典型物料： 辣椒 、香料 、卡拉胶、果胶 、明胶 、白糖、原料药 、精细磷酸盐、颜料、涂料 、打印碳粉、聚甲醛 、化妆品
